Punkt2 oder <Return> für Eingabe Breite x Höhe Klicken Sie auf P2
Punkt für Richtung / Tiefe oder <Return> für OK: Klicken Sie solange die linke Maustaste, bis Sie mit der Position der Versiegelung zufrieden sind. Dann zur Bestätigung die rechte Maustaste.
Schraffurstil <DOTS>
Faktor <0.8>
Schraffurstil <ANSI37>
Faktor <0.8>

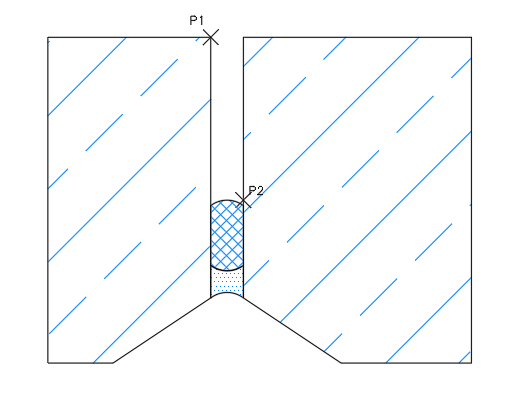

Zeichnen Sie nun die Dämmung mit dem Befehl Dämmung weich
Befehl:

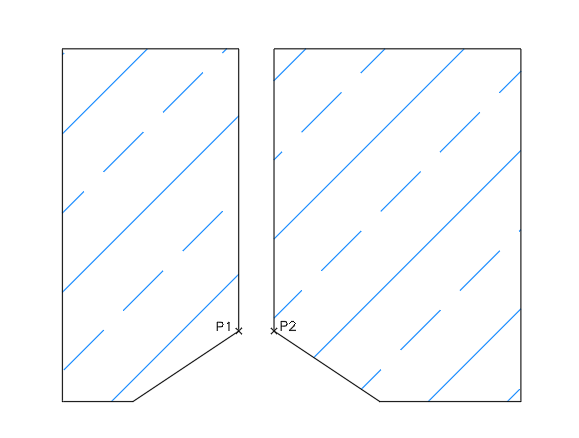

Erster Eckpunkt oder <RETURN> für schräges Element Klicken Sie auf P1
2. Punkt Klicken Sie auf P2 mit Objektfang Quadrant / Lot / Spurverfolgung

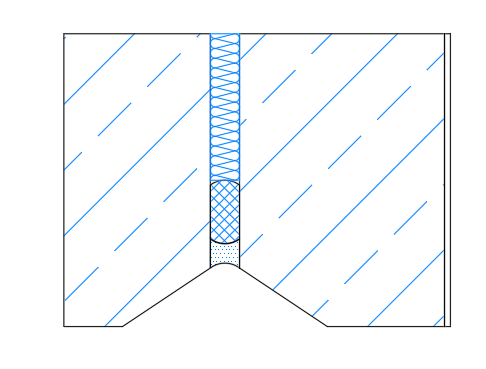

Zeichnen Sie nun ein Blech auf der rechten Seite mit dem Befehl Blech

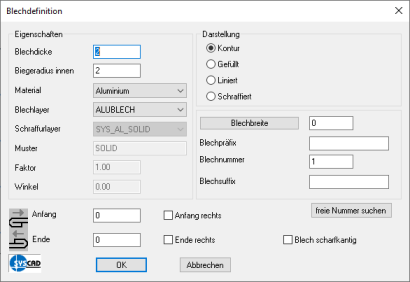

Wählen Sie die Parameter wie abgebildet und starten mit OK
Befehl:

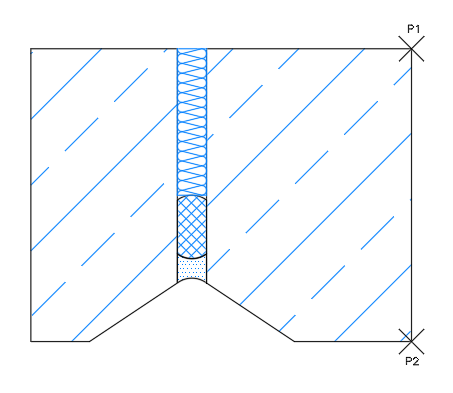

Erster Punkt : Klicken Sie auf P1
Nächster Punkt : Klicken Sie auf P2
Richtung oder <Return> für Mitte Klicken Sie nach rechts in die freie Zeichenfläche.

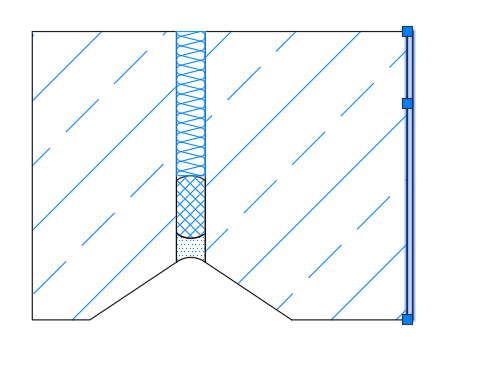

Nächster Punkt : Bestätigen Sie mit der rechten Maustaste.
Das Blech wird nun verändert. Wir fügen zunächst oben im Abstand von 25mm einen neuen Biege-Punkt ein.
Verwenden Sie dazu den Befehl Punkt einfügen
Befehl:
SYSCAD Objekt wählen: Klicken Sie auf das Blech

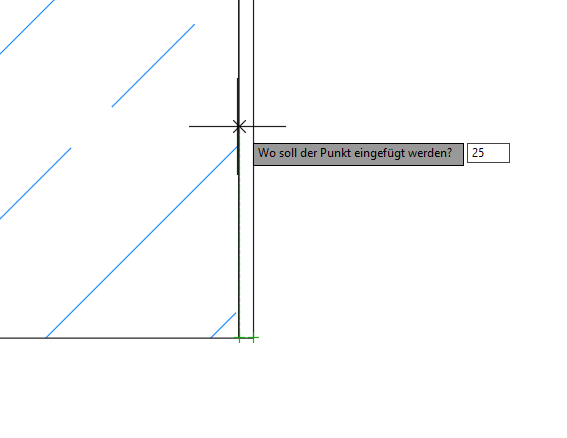

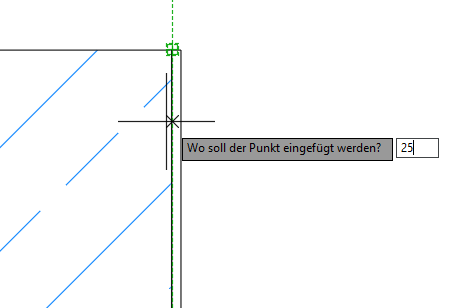

Wo soll der Punkt eingefügt werden? Überfahren Sie den oberen Kantenpunkt bis die Anzeige des Spurpunktes bzw. der Text ENDPUNKT erscheint. Dann führen Sie die Maus senkrecht nach unten und tippen 25 ein. Bestätigen Sie

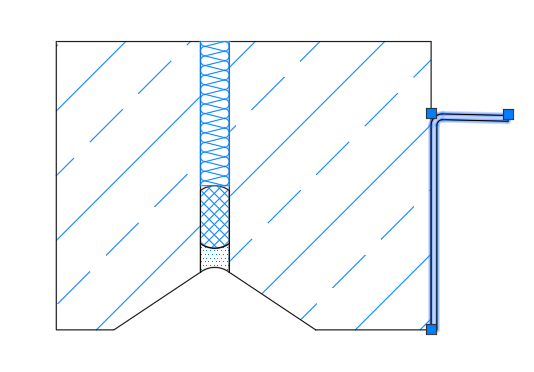

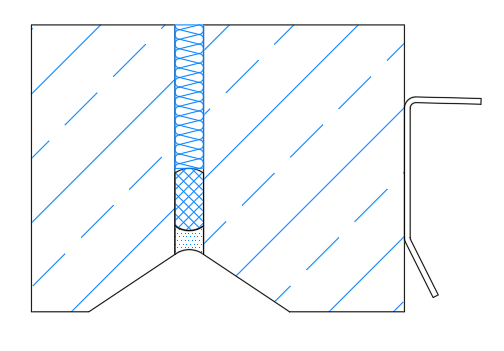

Das Blech hat nun drei Griffe. Aktivieren Sie den oberen Griff und ziehen ihn zunächst orthogonal 20 nach rechts und dann 25 nach unten.
Das Blech wird nun auch an der unteren Kante verändert. Wir fügen unten im Abstand von 25mm einen neuen Biege-Punkt ein.
Verwenden Sie dazu den Befehl Punkt einfügen
Befehl:
SYSCAD Objekt wählen: Klicken Sie auf das Blech
Wo soll der Punkt eingefügt werden? Überfahren Sie den unteren Kantenpunkt bis die Anzeige des Spurpunktes bzw. der Text ENDPUNKT erscheint. Dann führen Sie die Maus senkrecht nach oben und tippen 25 ein. Bestätigen Sie

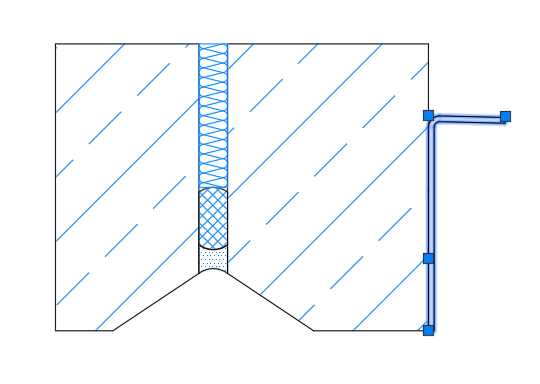

Das Blech hat nun 4 Griffe. Aktivieren Sie den unteren Griff und ziehen ihn orthogonal 10mm nach rechts und 5mm nach oben

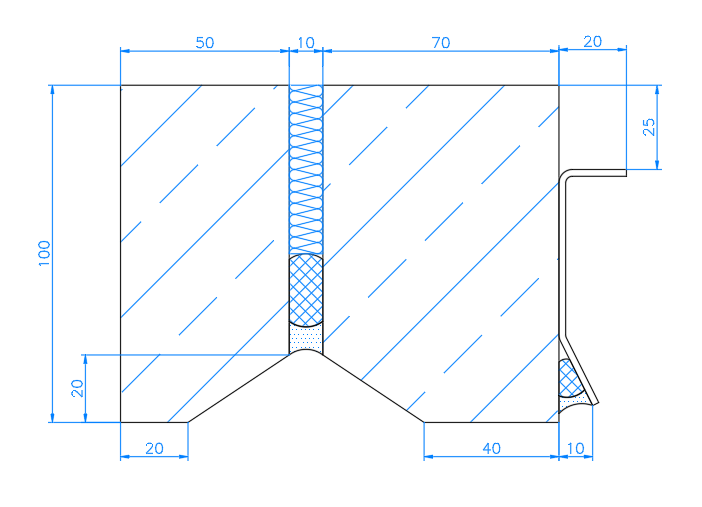

Fertig. Und das ganz ohne Hilfslinien.
Verwenden Sie den Befehl Versiegelung mit Dichtbandum die Versiegelung zwischen das Blech und das Betonteil zu zeichnen.
Befehl:

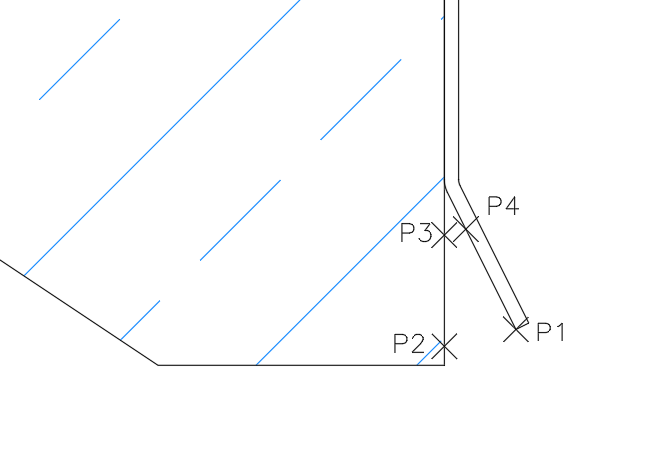

Hohlkehle von Punkt : Klicken Sie auf P1
nach Punkt : Klicken Sie auf P2 mit Objektfang NÄCHSTER
Versiegelung / Dichtband nach Punkt Klicken Sie auf P3 mit Objektfang NÄCHSTER
Versiegelung / Dichtband nach Punkt oder <Return> für parallele Seiten Klicken Sie auf P4 mit Objektfang NÄCHSTER
