Ergebnisse

- Der Befehl fügt anschließend den Isothermen Verlauf in Ihre Zeichnung ein.

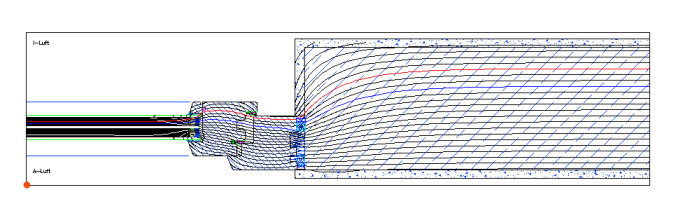

Der Isothermen-Verlauf der letzten Berechnung hängt am Fadenkreuz und kann über Ihre Zeichnung gelegt werden. Verwenden Sie dazu einen Objektfang und den linken unteren Rahmenpunkt.

Für eine korrekte bauphysikalische Berechnung ist es wichtig, dass im Glas und in der Wand am Ende die Isothermen parallel verlaufen. Deshalb sollten beiden Elemente lang genug gezeichnet sein. In diesem Fall hätte es etwas weniger sein können.

- Der Befehl löscht den Isothermen-Verlauf wieder.

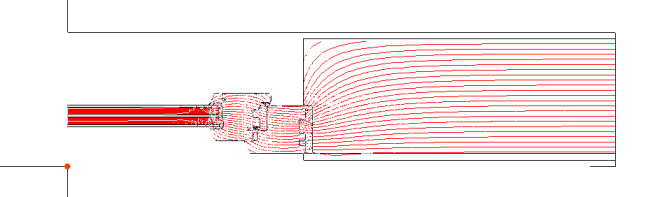

- Der Befehl fügt das Wärmestrombild in Ihre Zeichnung ein.

Dieses Bild kann ebenfalls über Ihren Anschluss gelegt werden. Hier aber nicht exakt 1:1, sondern nach Augenmass. Der Punkt links unten ist noch mit einem Objektfang möglich. Die Ausrichtung rechts nach Gefühl. Mit einem Rechtsklick auf das Bild kann die Anzeigereihenfolge nach ganz unten gelegt werden.

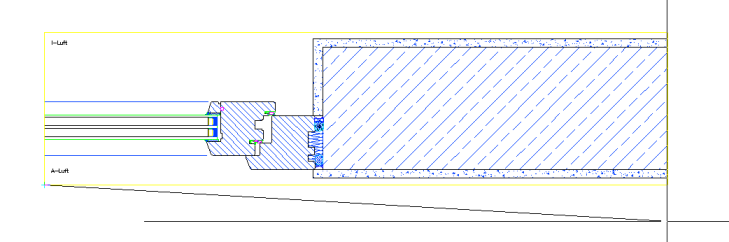

Wählen Sie den linken unteren Punkt mit einem Objektfang und ziehen die Maus soweit nach rechts, bis der virtuelle Begrenzungsrahmen (hier gelb) optisch den tatsächlichen Rahmen überdeckt.

- Der Befehl fügt das Materialbild in Ihre Zeichnung ein.

- Der Befehl fügt das Wärmestrombild in Ihre Zeichnung ein.
