Profilbibliothek

Multifunktionsleiste: SYSCAD 20XX -> Gruppe SYSCAD ->

Einstellungen und Voragben unter: SYSCAD-Variable / Liste \ Diverse \ ProfilSystemDialogVariante

Werkzeugkasten: SYSCAD 20XX ->

Pulldownmenü: SYSCAD 20XX -> -> ProfilSystemDialog ein

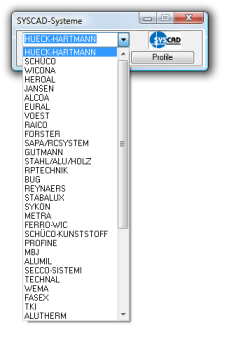

Hier wird die Auswahl der installierten Profilsysteme angezeigt.

Systemauswahl

Serienauswahl

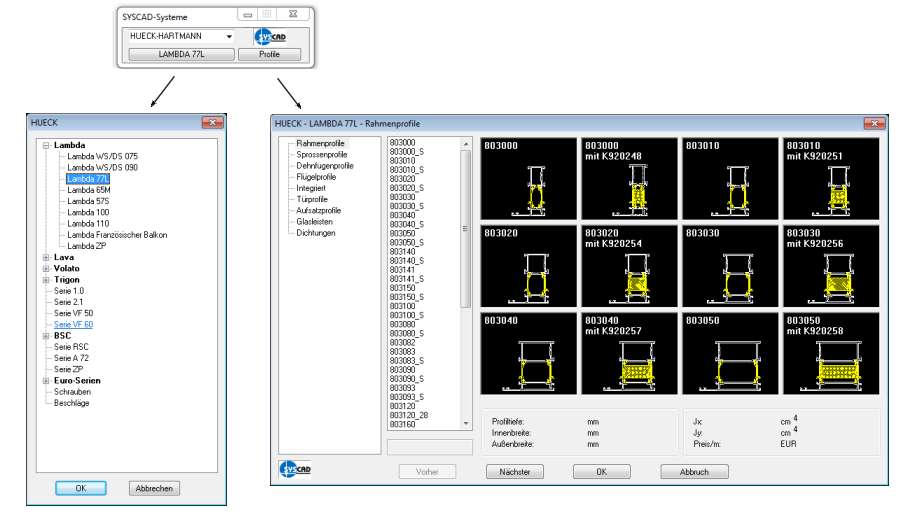

Mit der Schaltfläche links unten werden die Systeme des Lieferanten, mit der Schaltfläche rechts unten die Profilkategorien angezeigt.

Anschließend wählen Sie aus der gewünschten Profilkategorie das gewünschte Profil.

Die Dialogbox für die Profilsystemauswahl kann mit der Variable ProfilSystemDialogVariante unterschiedlich dargestellt werden. (SYSCAD-Variable / Liste \ Diverse \ ProfilSystemDialogVariante)

ProfilSystemDialogVariante 0
ProfilSystemDialogVariante 1
ProfilSystemDialogVariante 2
ProfilSystemDialogVariante 3

Reset ProfilSystemDialog

Mit dem Befehl KGL_DLGRESET (Ribbon SYSCAD / Konfig) kann die ursprüngliche Position der Dialogbox zur Profilsystem-Auswahl eingestellt werden. Wichtig nach einem Ändern der Bildschirmauflösung oder dem Wechsel von 2 Monitoren auf einen Monitor.
