Führung / Bemaßungstexte / Höhenkotentexte

Führung: Werkzeugkasten SYSCAD-BEMAßUNG ->

Bemaßungstexte / Höhenkotentexte: Werkzeugkasten SYSCAD-BEMAßUNG -> oder -

Mit diesen Befehlen können Sie Bemaßungen, ARX-Beschriftungen oder Höhenkoten mit beliebigen Zusatztexten versehen.

Die jeweilige Einstellung für die 5 Varianten treffen Sie in der SYSCAD-Variable / Bemaßung / Bemaßungstext.

Folgende Möglichkeiten bestehen:

Führungstexte / Bemassungstexte / Höhenkotentexte

Layer auswählen

Bemaßungsstil auswählen

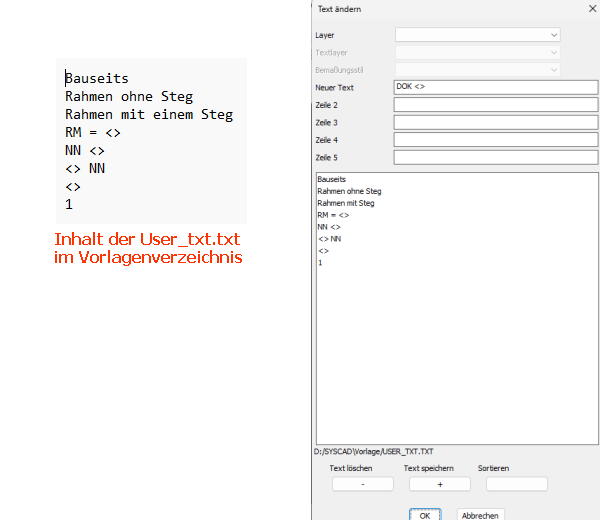

Neuen Text eingeben oder vorhandenen auswählen

aus Liste löschen oder in Liste speichern

Die SYSCAD-Variable für die Bemaßungstexte 1-5 können mit folgender Logik belegt werden.

Eigener Text	=>	Text wird vor das Maß oder vor den vorh. Text geschrieben
Eigener Text <>	=>	Text wird vor das Maß oder vor den vorh. Text geschrieben
Eigener Text <> Eigener Text	=>	Text wird vor und hinter das Maß geschrieben
<> Eigener Text	=>	Text wird hinter das Maß geschrieben

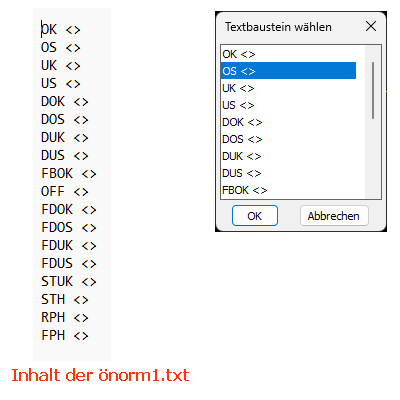

c:\test\hkotenbeschriftung.txt	=>	Inhalt der TXT-Datei wird zur Auswahl angezeigt (siehe önorm.txt im SYSCAD Verzeichnis)

Mit dem Befehl "Bemaßungstext assoziativ" löschen Sie die zugeordneten Texte und wandeln die Vermaßungen in assoziative Bemaßungen um.

•Wird ein Textstil mit einer festen Texthöhe gewählt, wird die definierte Texthöhe in der Maske gesetzt.

•Wenn Beschriftungsmaßstäbe definiert sind ( SYSCAD-Variable / Beschriftung / Beschriftungsmaßstab ) werden diese Beschriftungsmaßstäbe dem Text zugewiesen.

•Vor dem Aufruf selektierte Texte werden in die Dialogbox der Textzuweisung übernommen
