Nářezový plán pozice

Panel nástrojů SYSCAD-Generování řezů / SYSFLY-Liste

Vytvoří nářezový plán z pohledu Vašeho výkresu SYSCAD ®.

Po spuštění programu musíte vybrat do okna výběru danou pozici. V příkazovém řádku se zobrazí požadavek na zadání bodu pro vložení nářezového plánu do výkresu (Einfügepunkt der Stückliste). Pro zjednodušení se objeví opsaný obdélník kolem vkládané tabulky a ta pak může být vložena do libovolného místa ve výkresu. V dalším kroku zadáváte vypočtenou cenu pozice  určením libovolného bodu ve výkresu.

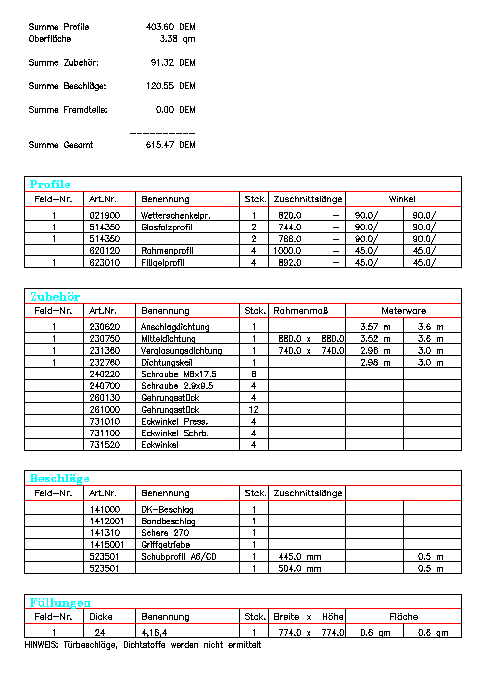

Příklad:

Od verze 14.07, popřípadě 2000.4 mohou být výsledky z programu Nářezový plán pozice vypsány také v tabulkách Microsoft Excel. Tuto funkci aktivujte zatržením políčka "výstup EXCEL" v dialogu NÁŘEZOVÝ PLÁN (ZUSCHNITTSLISTE) v PROMĚNNÉ SYSCAD.
