Další postup v AutoCAD®

Pro první nahrání SYSCAD® zadejte do příkazové řádky AutoCAD následující příkaz::

Text: syscad           Enter

Menu úspěšně nahráno. SKUPINA: ACAD  /  Menü erfolgreich geladen. MENÜGRUPPE: ACAD

<C:\Programme\SYSCAD\SYSCAD.MNU>

Menu úspěšně nahráno. SKUPINA: SYSAD  /  Menü erfolgreich geladen. MENÜGRUPPE: SYSCAD

Příkazem SYSCAD můžete do menu programu nahrát všechny moduly SYSCAD od verze 2000.04.

Není-li to z jakýchkoli důvodů možné, můžete zadat příkaz LADMNU nebo postupovat v AutoCAD manuálně příkazy ÈTIMENU

nebo CUI.

Při zadání příkazu ÈTIMENU

je nutné vždy vybrat v adresáři SYSCAD soubor SYSCAD.MNU. (Soubory SYSCAD_D.MNU atd. budou nahrány po zvolení jazykové mutace programu automaticky).

SYSCAD laden mit Menülad

- Přepnout typ dat na "staré menu"
  (*.mnu)




-  Zvolit soubor SYSCAD.MNU
  a kliknout na OTEVŘÍT






•Zkontrolujte cesty k vyhledávání souborů DWG v roletovém menu SYSCAD - PROMĚNNÉ. Zde musí být zadán správně adresář profilového systému.
Následně klikněte na příkaz ULOŽIT.
Příklad "C:\SYSCAD-DATEN\systém\PROFILE".
Pro vykreslení profilů stačí zadat hlavní adresář. SYSCAD pak automaticky prohledává podadresáře.

•V roletovém menu můžete ve skupině ACAD aktivovat a deaktivovat panely nástrojů.

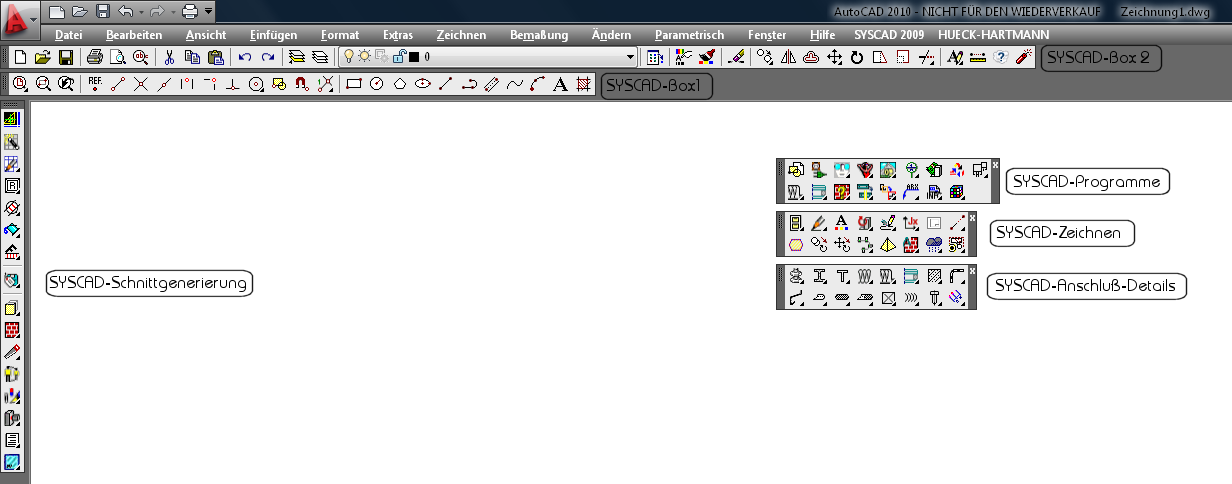

Příklad vlastního nastavení palet nástrojů:



SYSCAD Bildschirm



- SYSCAD-Box1 spojuje tři AutoCAD panely nástrojů Zoom, Uchopení objektu a Kresli dohromady. Příkazy můžete volit také v panelech nástrojů AutoCAD.

- SYSCAD-Box2 spojuje tři AutoCAD panely nástrojů Soubor, Hladina a Modifikovat dohromady. Příkazy můžete volit také v panelech nástrojů AutoCAD.

- SYSCAD-Programy pro nejdůležitější pomůcky / programy pro kreslení

- SYSCAD-Kresli jako podpora kreslení

- SYSCAD-Detaily připojení pro vykreslení detailů připojovací spáry

- SYSCAD-Generování řezu pro zadání povelů k vykreslení řezů.





Užitečné přizpůsobení AutoCAD:



- Uložit historii zadávání a opětně ji vyvolat kurzorem (tlačítkem). Pro tento postup musíte nastavit AutoCAD-Proměnné INPUTHISTORYMODE na hodnotu 2.

 Takto můžete u vykreslení rámu znovu rychle vyvolat právě zadané rozměry.



- Zadávání pravým tlačítkem: pod extra / Přizpůsobit / Uživatelská nastavení aktivovat časově závislou Variantu. Pravým tlačítkem myši můžete zadávat rychle příkazy bez zdlouhavého procházení menu a také je ukonř´čit nebo znovu vyvolat.
