Výběr možnosti napojení (provedení spojovníku)

Panel nástrojů SYSCAD-Generování řezů / SYSFLY-Napojení příčníku Výběr možnosti napojení

Multifunkční lišta: SYSCAD-Schnittgen -> Skupina Spojení příčníku -> Spojení příčníku

Ve výběrovém okně zvolíte příčníky s požadovaným napojením. Ke všem příčníkům, které jsou uvnitř výběrového pole nebo je pole kříží, bude přiřazeno požadované napojení (provedení spojovníku).

Postup:

Vykreslete v programu GENEROVÁNÍ ŘEZU (SCHNITTGENERIERUNG) Váš pohled. V této fázi ještě nemusí být definovány výplně. Následně zvolte v roletovém menu GENEROVÁNÍ ŘEZU (SCHNITTGENERIERUNG) příkaz RIEGELVERBINDUNG. Jestliže jsou varianty napojení příčníku na sloupek závislé na rozměru zasklívací drážky, nebudou v nabídkovém okně aktivní pro drážku jinou.

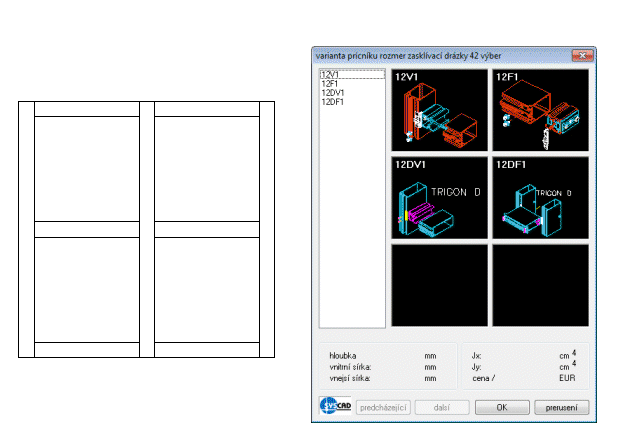

Zadáte příkaz ZVOLIT PROFILY (PROFILE WÄHLEN) a vyberete je výběrovým oknem. Objeví se dialog a vyberete požadovaný způsob napojení.

Tomu pak bude odpovídat v kusovníku přířez příčníku a budou do kusovníku vypsány všechny systémové díly a požadované příslušenství.

SYSCAD® vypíše Vaši volbu v dialogovém okně:

12 Verbindungsvarianten 91T_V1 gesetzt      (12 variant spojení 91T_V1 vybrána)

Program Vás upozorní červenou šipkou na neplatnost vybrané varianty spojení pro danou kombinaci sloupku a příčníku.
Pokud dodatečně změníte v pohledu profily nebo rozměr zasklívací drážky, musíte napojení příčníku znovu zadat.

Od verze 2000.12 bylo průběžně uupraveno: Jestliže je k dispozici pouze jedna proměnná k výběru, bude přiřazena bez okna výběru. Jsou-li ve fasádním pohledu různé profily a tím i různé varianty příčníků, bude přiřazení příčníkového spojení prováděno postupně aniž by byl program ukončen a musel být znovu vyvolán (viz například přístřešek SCHÜCO PR60).
