Vložení profilů

 Top  Previous  Next

Profily jsou do Vašeho výkresu zadávány v předurčené orientaci.

To například znamená, že profily křídel mohou být vloženy do správné pozice k profilu rámu. Přitom nehrahe žádnou roli ani měřítko ani úhel profilu rámu. SYSCAD® automaticky přizpůsobí profil křídla velikosti a úhlu profilu rámu.

Příklad 1:

Vyberte systém, který máte k dispozici (například W.HARTMANN). Zde vyberte okenní systém (například SYSTHERM 62).

Příkaz: Vyberete tlačítko PROFIL, kategorii PROFILY RÁMU a následně profil rámu (například 620200) a vložíte ho na libovolné místo do Vašeho výkresu. Podobně je popsáno na straně Knihovna profilů = Profilbibliothek.

Příkaz: Zvolte PROFILY KŘÍDEL        a vyberte profil křídla (například 623010)

Příkaz: Vybrat stranu profilu pro kombinaci:

nebo <ENTER> pro zadání bodu vložení

Rahmenprofil

Kliknete na tu stranu profilu rámu, na kterou má být profil vložen. U tohoto profilu má smysl pouze levá strana.

Příkat: Profil <číslo profilu>zasklení Ano/Ne ? <Ano> :





Rahmenprofil mit Flügel

Nyní můžete zadat, zda, má být zvýrazněný profil (zde profil 620200) zasklen.

Nyní to nemusí být provedeno.

V navazujícím dialogu definujete zasklení křídla.

Verglasung

Do výkresu je vložen zasklený profil.

Rahmen und Flügel verglast



Příklad 2: Dveře

Vložíte profil rámu 620220 na potřebné místo ve výkresu.

Sprosse

Následně zvolte profil dveřního křídla 624120.



Příkaz:

Vybrat stranu profilu pro kombinaci:

nebo <ENTER> pro bod vložení:

Auswahl der Kombination











Klikněte na levou stranu profilu









Zde můžete zvolit způsob otevírání dveří  nebo i podle možnosti výběru,

případně kombinaci s různými nasazovacími profily.



:

Nyní můžete nechat postupně profily zasklít, výsledek bude vypadat následovně:

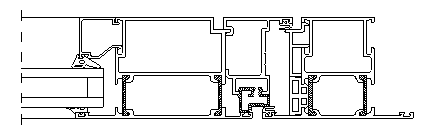

Türschnitt



Dvojitým kliknutím na profil vyvoláte následující kontextové menu:

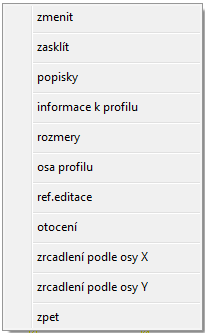

Kontext Menü Profil
