Sloupek - nosník o jenom poli

Příkazem počítáte sloupek - nosník o jednom poli:

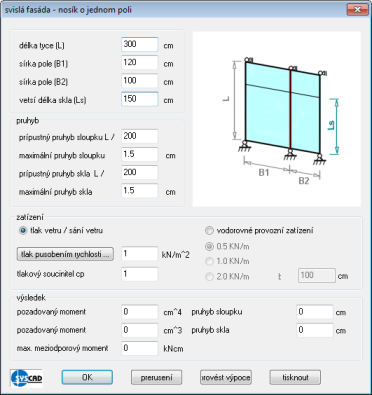

Pfosten Einfeldträger

Nutná geometrická zadání:

- Délka sloupku v cm (L) = vzdálenost kotev

- Šířka pole 1 v cm (B1)

- Šířka pole 2 v cm (B2)

- Největší délka hrany skla v cm

Parametry průhybu jsou zadány podle německé normy, ale podle potřeby je můžete změnit.

Musí být zadána správná hodnota pro větrný tlak / tah a zároveň i vodorovné užitné zatížení.

Pomocí tlačítka Větrný tlak (Geschwindigkeitsdruck) otevřete dialogové oknopro zadání zatížení (podle DIN 1055-4:2005-03):

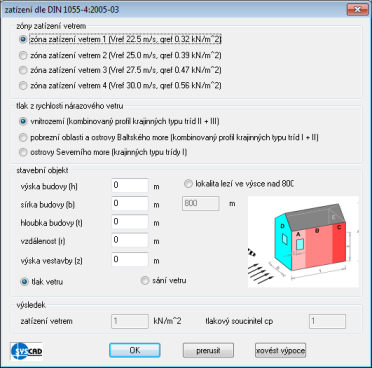

Lastannahmen

Zadejte větrnou oblast podle polohy stavby.

Geografické zařazení je například na http://de.wikipedia.org/wiki/Windlast .

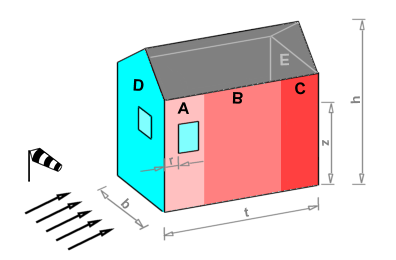

Tlak D
strany A,B,C pro definování tahu

odvrácená strana E
