Plech

Vytvořte plech v libovolných tvarech v jakékoli tloušťce stěny. Obrysy plechu je možné změnit po dvojím kliknutí myši nebo protažením aktivních bodů.

Další bod můžete určit zadáním relativních vzdáleností (@) nebo přímo ve výkresu. Následně musí být zadán směr přesazení kliknutím do strany na kterou je třeba vytvořit stěnu plechu od zadané přímky.. (postup stejný jako u fólií - Folie)

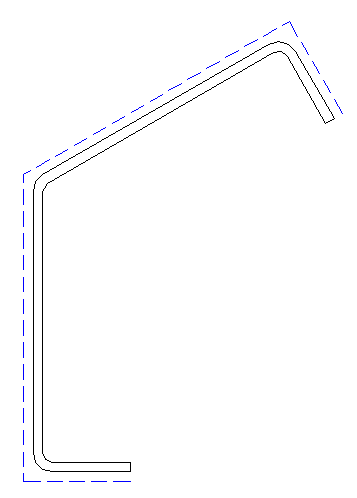

Blech zeichnen

Příkaz: Blech

První bod: P1

Druhý bod:@ 20<120 (P2)

Směr: (1)

Další bod: @ 60<210 (P3)

Směr:(2)

Další bod: @ 60<270 (P4)

Směr: (3)

Další bod: @ 20<0 (P5)

Směr:(4)

Další bod:

Rekapitulace principu zadání (jako u fólií): Z bodu P1 do bodu P2, směr Richtung(1),
do bodu P3, směr (2), do bodu P4, směr (3) atd.

Přednastavení poloměrů ohybu a tloušťky plechu můžete provést v dialogu SYSCAD-PROMĚNNÉ / Anschluß-Details.

Vykreslete plech o tloušťce stěny dílčího plechu sendvičového panelu.
V tomto příkladu 0.5 mm

Verbundplatte aus Blech

Zvolte parametry sendvičového plechu podle Vaší potřeby.

Vykreslení sendvičového plechu může být změněno po dvojitém kliknutí myši.

Výběr sendvičového plechu může být změněn definovaně zadáním .
SYSCAD 20XX / SYSCAD-Konfig

Zadat směr nebo <ENTER> pro potvrzení: Klikněte levým tlačítkem myši pro změnu směru sendvičového plechu.

Pro okótování plechů máte k dispozici tři varianty. Zadejte příkaz

a klikněte na plech, který budete kótovat. Nyní zvolte stranu, ke které má být provedeno okótování. Levým tlačítkem myši měníte výběr. Okótování bude provedeno po kliknutí na pravé tlačítko myši.

Okótování se provede pomocí příkazů AutoCAD k uchopovacím bodům daného objektu.

Pomocí této funkce

u zvoleného plechu vykreslíte pomocné obrysy s ostrými hranami. Obrysy slouží k jednoduššímu okótování plechu bez uchopení fiktivních průsečíků. Tento způsob uchopení bohužel nefunguje od verze AutoCAD 2007pro objekty ARX,které jsou vytvořeny z polylinií.

Pomocí tohoto příkazu vykreslíte rozvinutý plech. Zvolte příkaz

a klikněte na požadovaný plech.

Výpočet obvodu je proveden z protažené délky. Možný alternativní výpočet podle neutrální osy ohybu ještě nebyl v tomto programu vytvořen.

Spojte 2 plechy pomocí "spojit plechy"

. Budou spojeny konce plechů v bližší vzdálenosti. Vlastnosti z prvně vybraného (zadaného) plechu se přenesou na druhý plech. Funkcí rozdělit plechy můžete plechy rozdělit na definovaném místě.

Rozdělte plechy pomocí kliknutí na

, napřed vyberete plech a následně kliknete na místo rozdělení.

Tímto příkazem automaticky označíte pohledové plochy plechu kliknutím na příkaz

a následným kliknutím na požadovaný plech. Levým tlačítkem myši vyberete libovolnou stranu plechu. Jakmile je strana plechu vybrána, musí být výběr potvrzen pravým tlačítkem myši.

Pomocí tohoto příkazu můžete nechat automaticky vakreslit boční nebo čelní pohled na plech. Aktivujte příkaz

a zvolte svislé prvky požadovaného plechu. Potvrďte výběr a zvolte vodorovné prvky. Pro délku v pohledu stačí předem zadat čáru pro vykreslení a zvolit ji. Následně bude vykreslena projekce.

S funkcí "plech podle lomené linie" (Blech aus Polylinie) vykreslíte plechy ze segmentů čar polylinie.

Pomocí funktce "Přesadit plech" vytvoříte další plech ke stávajícímu plechu nebo fólii

V dialogu zadejte potřebný odstup (mezeru). Virtuálně vytvořený obrys posuňte pomocí levého tlačítka myši potřebným směrem a potvrďte pravým tlačítkem myši. Nyní můžete pomocí červené šipky nechat vykreslit plech na libovolnou stranu virtuální křivky. V následujícím dialogu zvolte vlastnosti zadávaného plechu.

Soubor BLECHMATERIAL.TXT v adresáři SYSCAD-CFG umožňuje definici vlastních materiálů:

Bronzový plech: #MA,Bronze #LA,SYS_AL_CONT #SL,SCHRAFF1 #SM,ANSI31 #SF,1.0 #MD,8.79

Pozinkovaný plech: #MA,Zinkblech #LA,SYS_SC_CONT #SL,SCHRAFF2 #SM,STEEL1 #SF,2.0 #MD,7.85

Mosazný plech: #MA,Messing #LA,SYS_SA_CONT #SL,SCHRAFF3 #SM,MESSING #SF,3.0 #MD,8.41
