Umístění textů / Texty kót / Texty výškových kót

Panel nástrojů SYSCAD-Kótování Umístění textů / texty kót / texty výškových kót

Bemassungstexte / Höhenkotentexte: Panel nástrojů SYSCAD-BEMASSUNG oder -

Těmito příkazy můžete opatřit Vaše kóty, popisky ARX a/nebo výškové kóty libovolnými doplňkovými texty.

Aktuální nastavení pro pět variant naleznete c SYSCAD - PROMĚNNÉ (SYSCAD VARIABLE) pod KÓTOVACÍ TEXTY (BEMASSUNGSTEXTE).

Jsou k dispozici následující možnosti:

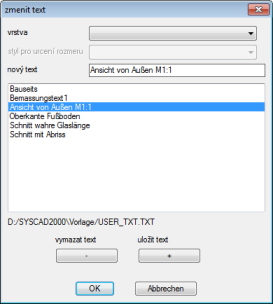

Führungstexte / Bemassungstexte / Höhenkotentexte

Vybrat hladinu / Layer auswählen

Zvolit kótovací styl / Bemassungsstil auswählen

Vložit nový text nebo zvolit text / Neuen Text eingeben oder vorhandenen auswählen

Vymazat ze seznamu a seznam uložit / aus Liste löschen oder in Liste speichern

V SYSCAD PROMĚNNÉ - v zadání kótovacích textů 1-5 können naleznete následující možnosti:

Vlastní text Eigener Text	=>	Text bude vypsán před hodnotu nebo před původní text
Vlastní text Eigener Text <>	=>	Text bude vypsán před hodnotu nebo před původní text
Vlastní text Eigener Text <> Vlastní text Eigener Text	=>	Text bude vypsán před hodnotu a za hodnotu
<> Vlastní text Eigener Text	=>	Text bude vypsán za hodnotu nebo před původní text
c:\test\hkotenbeschriftung.txt	=>	Bude zobrazen k výběru obsat TXT-souborui pro výběr (viz önorm.txt v adresáři SYSCAD)

Pomocí příkazu "Asociativní text kótování" (Bemaßungstext assoziativ) vymažete přiřazené texty a změníte texty kót na asociativní.

•Jestliže je zvolen styl textu s pevnou výškou, bude výška použita.

•Jestliže jsou definována měřítka popisu ( SYSCAD-Proměnné / Popisky / Měřítko popisek) budou tato měřítka textu přiřazena.

•Před vyvoláním vybraných textů bude v dialogovém okně převzato přiřazení
